VGAレンズ（手動絞りレンズ）ラインアップ
特長
高性能レンズの技術を生かして、汎用レンズも豊富にラインアップ
振動対策も施され、マシンビジョンシステムへの組み込みに最適です
パターンマッチング、位置決め、欠品検査、基板実装、製薬、青果、穀物の検査など、さまざまな用途に対応します。
- マシンビジョン用スタンダードレンズ
- VGAクラスのカメラに対応
- 1/3型から1型までのカメラに対応するラインアップ
- 振動対策としてロックビスを標準装備

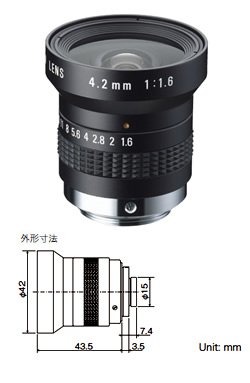

FL-HC0416X-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1/2型 |
| 焦点距離 |
4.2mm |
| 最大口径比 |
1:1.6 |
| 絞り範囲 |
1.6～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 64.0° |
|---|
| 1/2型 | 86.4° |
| 至近距離 |
0.2m |
| バックフォーカス |
10.42mm |
| 外形寸法 |
φ42×43.5mm |
| 質量 |
120g |
| 備考 |
ロックネジ付、ロックレバー添付、フォーカス機構なし |

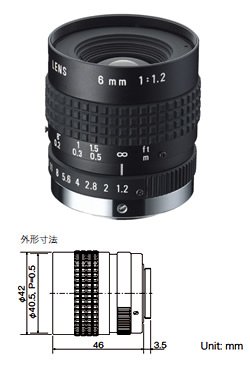

FL-HC0612A-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1/2型 |
| 焦点距離 |
6mm |
| 最大口径比 |
1:1.2 |
| 絞り範囲 |
1.2～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 43.4° |
|---|
| 1/2型 | 56.8° |
| 至近距離 |
0.2m |
| バックフォーカス |
14.31mm |
| フィルターサイズ |
40.5 P=0.5mm |
| 外形寸法 |
φ42×46mm |
| 質量 |
125g |
| 備考 |
ロックネジ付、ロックレバー添付 |

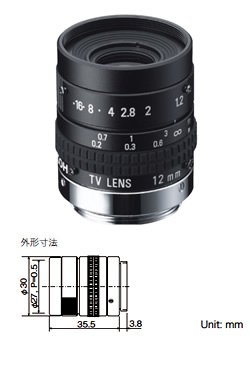

FL-HC1212B-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1/2型 |
| 焦点距離 |
12mm |
| 最大口径比 |
1:1.2 |
| 絞り範囲 |
1.2～22 |
| マウント |
C |
| 水平画角 |
1/3型 | 22.6° |
|---|
| 1/2型 | 30.2° |
| 至近距離 |
0.2m |
| バックフォーカス |
13.87mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ30×35.5mm |
| 質量 |
67g |
| 備考 |
ロックネジ付、ロックレバー添付 |

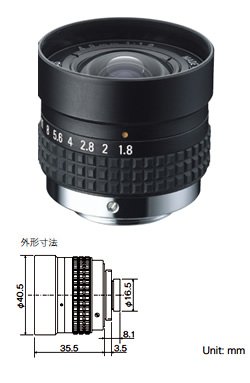

FL-CC0418DX-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
4.8mm |
| 最大口径比 |
1:1.8 |
| 絞り範囲 |
1.8～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 54.6° |
|---|
| 1/2型 | 71.6° |
| 1/1.8型 | 79.8° |
| 2/3型 | 95.4° |
| 至近距離 |
0.3m |
| バックフォーカス |
9.71mm |
| 外形寸法 |
φ40.5×35.5mm |
| 質量 |
105g |
| 備考 |
ロックネジ付、ロックレバー添付、フォーカス機構なし |

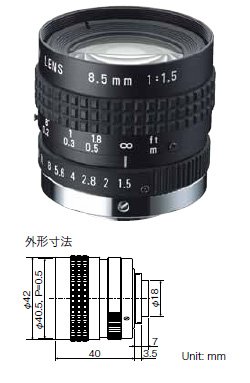

FL-CC0815B-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
8.5mm |
| 最大口径比 |
1:1.5 |
| 絞り範囲 |
1.5～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 31.9° |
|---|
| 1/2型 | 42.1° |
| 1/1.8型 | 47.0° |
| 2/3型 | 56.5° |
| 至近距離 |
0.2m |
| バックフォーカス |
10.88mm |
| フィルターサイズ |
40.5 P=0.5mm |
| 外形寸法 |
φ42×40mm |
| 質量 |
120g |
| 備考 |
ロックネジ付、ロックレバー添付 |

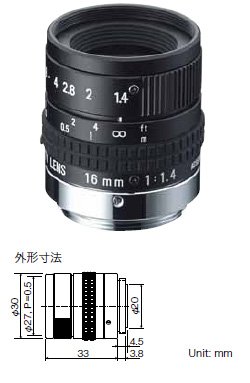

FL-CC1614A-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
16mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～22 |
| マウント |
C |
| 水平画角 |
1/3型 | 16.9° |
|---|
| 1/2型 | 22.5° |
| 1/1.8型 | 25.2° |
| 2/3型 | 30.7° |
| 至近距離 |
0.3m |
| バックフォーカス |
13.22mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ30×33mm |
| 質量 |
58g |
| 備考 |
ロックネジ付、ロックレバー添付 |

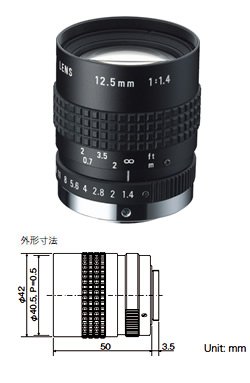

FL-BC1214D-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1型 |
| 焦点距離 |
12.5mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 21.5° |
|---|
| 1/2型 | 28.5° |
| 1/1.8型 | 31.9° |
| 2/3型 | 38.6° |
| 1型 | 53.9° |
| 至近距離 |
0.3m |
| バックフォーカス |
14.40mm |
| フィルターサイズ |
40.5 P=0.5mm |
| 外形寸法 |
φ42×50mm |
| 質量 |
135g |
| 備考 |
ロックネジ付、ロックレバー添付 |

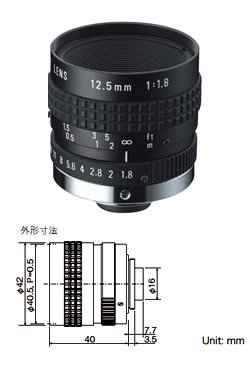

FL-BC1218A-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1型 |
| 焦点距離 |
12.5mm |
| 最大口径比 |
1:1.8 |
| 絞り範囲 |
1.8～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 22.0° |
|---|
| 1/2型 | 29.1° |
| 1/1.8型 | 32.6° |
| 2/3型 | 39.5° |
| 1型 | 55.4° |
| 至近距離 |
0.3m |
| バックフォーカス |
10.36mm |
| フィルターサイズ |
40.5 P=0.5mm |
| 外形寸法 |
φ42×40mm |
| 質量 |
95g |
| 備考 |
ロックネジ付、ロックレバー添付 |

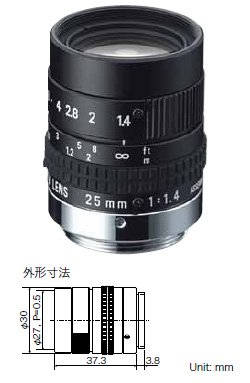

FL-BC2514D-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1型 |
| 焦点距離 |
25mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～22 |
| マウント |
C |
| 水平画角 |
1/3型 | 11.0° |
|---|
| 1/2型 | 14.6° |
| 1/1.8型 | 16.4° |
| 2/3型 | 20.1° |
| 1型 | 28.9° |
| 至近距離 |
0.3m |
| バックフォーカス |
14.98mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ30×37.3mm |
| 質量 |
76g |
| 備考 |
ロックネジ付、ロックレバー添付 |

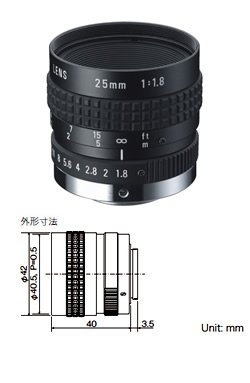

FL-BC2518-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1型 |
| 焦点距離 |
25mm |
| 最大口径比 |
1:1.8 |
| 絞り範囲 |
1.8～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 10.9° |
|---|
| 1/2型 | 14.5° |
| 1/1.8型 | 16.3° |
| 2/3型 | 19.9° |
| 1型 | 28.2° |
| 至近距離 |
0.6m |
| バックフォーカス |
15.80mm |
| フィルターサイズ |
40.5 P=0.5mm |
| 外形寸法 |
φ42×40mm |
| 質量 |
87g |
| 備考 |
ロックネジ付、ロックレバー添付 |

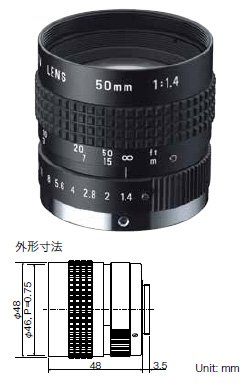

FL-BC5014A-VG
仕様書（PDF）
| 対応画素数 |
30万画素以上 |
| 画面サイズ |
1型 |
| 焦点距離 |
50mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～Close |
| マウント |
C |
| 水平画角 |
1/3型 | 5.5° |
|---|
| 1/2型 | 7.3° |
| 1/1.8型 | 8.2° |
| 2/3型 | 10.0° |
| 1型 | 14.4° |
| 至近距離 |
1.0m |
| バックフォーカス |
18.05mm |
| フィルターサイズ |
46 P=0.75mm |
| 外形寸法 |
φ48×48mm |
| 質量 |
180g |
| 備考 |
ロックネジ付、ロックレバー添付 |
