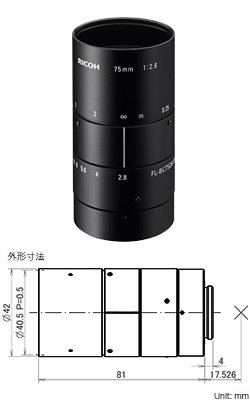

12メガピクセルレンズ(1.1型) / 9メガピクセルレンズ(1型)（画像処理用手動絞りレンズ）ラインアップ
特長
1型なら9メガピクセルまで、1.1型なら12メガピクセルまで対応の高画素・低ディストーションレンズ
電子基板検査など多様な装置用途にご使用いただけます
被写体を周辺まで高精細な画像として取り込み、多様な検査用途に幅広く対応します。
また、本レンズはエリアセンサー対応のレンズですが、周辺部の解像力の低下が少ないため、
ラインセンサーカメラ用レンズとしてもお使いいただけます。（Cマウント対応、センサー長16mmまで）
■1型なら9メガピクセルまで、1.1型なら12メガピクセルまで対応
中心から周辺部まで高分解能を実現。IMX253センサー等、12メガピクセルのカメラでの使用にも適しています。周辺部まで解像力の低下が少なくコントラストの高い鮮明でシャープな画像が得られ、周辺部の画像も画像計測や検査に活用可能です。
■フォーカス方式にフローティング機構を採用
フローティング機構の採用により、無限遠から至近距離までの全域において、高解像度で歪みの少ない画像を取得でき、さまざまなシーンで性能を最大限に発揮することができます。
■Φ42mmの小型設計
多くの9メガピクセルカメラで採用されている44mm角の筐体に合わせ、外径をΦ42mmまでに抑えた小型化を実現。小型・高性能が要求される検査装置や、生産ライン内への組み込みの自由度を高めています。
■至近距離を短くすることで、マクロ領域での撮影にも対応
至近距離は80mmと短く、フローティング機構によって高解像度が維持されるため、接写リングを使用する場合と比較し、画像劣化が少なく、マクロ領域での撮影にも適しています。限られたスペースでの検査などにおいても、レンズ本来の高性能を生かした画像処理を行うことができます。
«主な用途»
- プリント基板やシート材（金属、紙、フィルム）の外観検査
- 印刷物の印字チェック
- 食品や薬品の形状・色表面の異物検査
- 金属板金のヘアラインなどの表面状態の確認
- 液晶モニターの画素抜けチェック
- 精密加工品から容器全体の外観・異物検査
- 電子基板やウエハーなどの精密加工品の検査

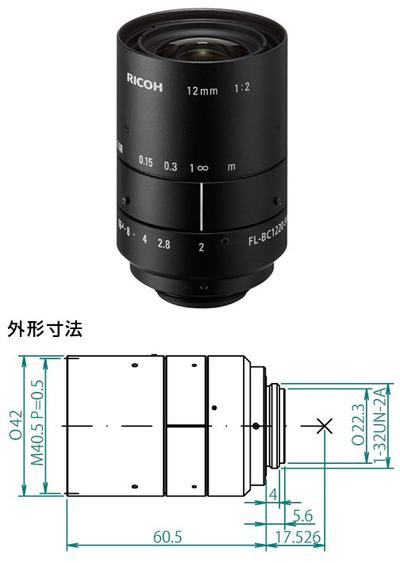

FL-BC1220-9M
| 対応画素数 | 900万画素(1型) / 1,200万画素(1.1型) | |
|---|---|---|
| 画面サイズ | 1型 / 1.1型 | |
| 焦点距離 | 12mm | |
| 最大口径比 | 1:2.0 | |
| 絞り範囲 | 2.0～16 | |
| マウント | C | |
| 水平画角 | 1/2型 | 30.0° |
| 1/1.8型 | 33.6° | |
| 2/3型 | 40.6° | |
| 1型 | 57.0° | |
| 1.1型 | 61.8° | |
| 至近距離 | 0.08m | |
| バックフォーカス | 14.1mm | |
| フィルターサイズ | 40.5 P=0.5mm | |
| 外形寸法 | φ42mm×60.5mm | |
| 質量 | 156g | |
| 備考 | ロックネジ付、ロックレバー添付 | |

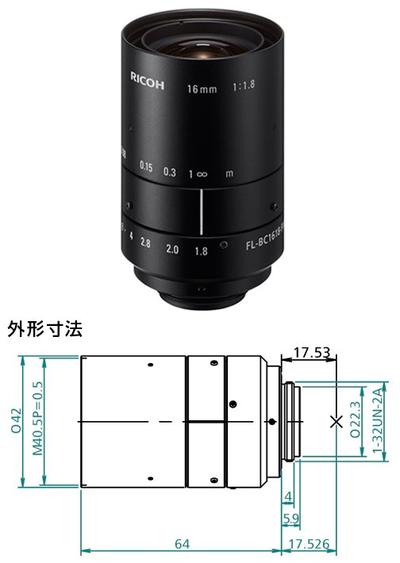

FL-BC1618-9M
| 対応画素数 | 900万画素(1型) / 1,200万画素(1.1型) | |
|---|---|---|
| 画面サイズ | 1型 / 1.1型 | |
| 焦点距離 | 16mm | |
| 最大口径比 | 1:1.8 | |
| 絞り範囲 | 1.8～16 | |
| マウント | C | |
| 水平画角 | 1/2型 | 22.7° |
| 1/1.8型 | 25.4° | |
| 2/3型 | 30.8° | |
| 1型 | 43.8° | |
| 1.1型 | 47.7° | |
| 至近距離 | 0.08m | |
| バックフォーカス | 14.1mm | |
| フィルターサイズ | 40.5 P=0.5mm | |
| 外形寸法 | φ42mm×64mm | |
| 質量 | 153g | |
| 備考 | ロックネジ付、ロックレバー添付 | |

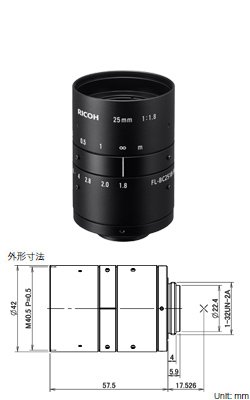

FL-BC2518-9M
| 対応画素数 | 900万画素(1型) / 1,200万画素(1.1型) | |
|---|---|---|
| 画面サイズ | 1型 / 1.1型 | |
| 焦点距離 | 25mm | |
| 最大口径比 | 1:1.8 | |
| 絞り範囲 | 1.8～16 | |
| マウント | C | |
| 水平画角 | 1/2型 | 14.6° |
| 1/1.8型 | 16.4° | |
| 2/3型 | 20.0° | |
| 1型 | 28.8° | |
| 1.1型 | 31.5° | |
| 至近距離 | 0.1m | |
| バックフォーカス | 14.1mm | |
| フィルターサイズ | 40.5 P=0.5mm | |
| 外形寸法 | φ42mm×57.5mm | |
| 質量 | 149g | |
| 備考 | ロックネジ付、ロックレバー添付 | |

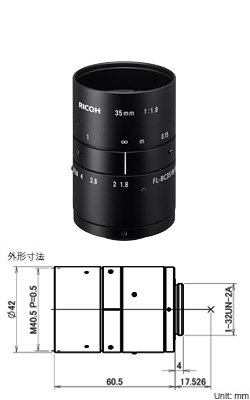

FL-BC3518-9M
| 対応画素数 | 900万画素(1型) / 1,200万画素(1.1型) | |
|---|---|---|
| 画面サイズ | 1型 / 1.1型 | |
| 焦点距離 | 35mm | |
| 最大口径比 | 1:1.8 | |
| 絞り範囲 | 1.8～22 | |
| マウント | C | |
| 水平画角 | 1/2型 | 10.4° |
| 1/1.8型 | 11.7° | |
| 2/3型 | 14.3° | |
| 1型 | 20.7° | |
| 1.1型 | 22.7° | |
| 至近距離 | 0.15m | |
| バックフォーカス | 16.8mm | |
| フィルターサイズ | 40.5 P=0.5mm | |
| 外形寸法 | φ42mm×60.5mm | |
| 質量 | 150g | |
| 備考 | ロックネジ付、ロックレバー添付 | |

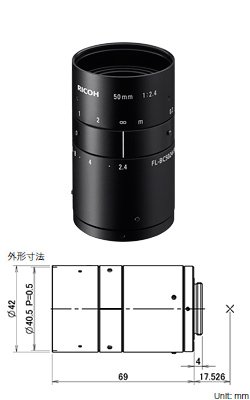

FL-BC5024-9M
| 対応画素数 | 900万画素(1型) / 1,200万画素(1.1型) | |
|---|---|---|
| 画面サイズ | 1型 / 1.1型 | |
| 焦点距離 | 50mm | |
| 最大口径比 | 1:2.4 | |
| 絞り範囲 | 2.4～22 | |
| マウント | C | |
| 水平画角 | 1/2型 | 7.3° |
| 1/1.8型 | 8.2° | |
| 2/3型 | 10.1° | |
| 1型 | 14.6° | |
| 1.1型 | 16.0° | |
| 至近距離 | 0.2m | |
| バックフォーカス | 18.8mm | |
| フィルターサイズ | 40.5 P=0.5mm | |
| 外形寸法 | φ42mm×69mm | |
| 質量 | 166g | |
| 備考 | ロックネジ付、ロックレバー添付 | |
