5メガピクセルレンズ(画像処理用手動絞りレンズ)

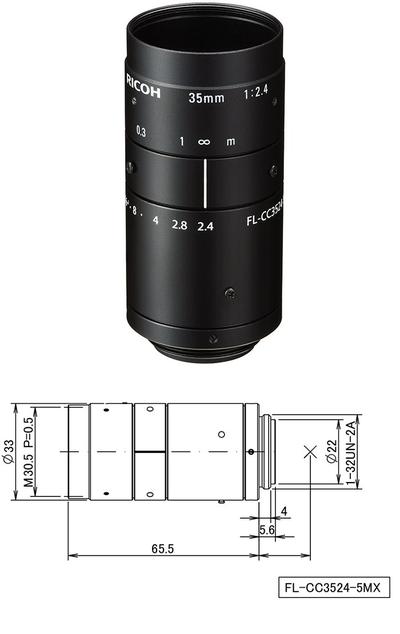

5MXシリーズ ラインアップ
特長
■最高性能等級 Sランク
- 2/3型5Mカメラ用レンズとして、JIIAの高精細カメラ用レンズの性能等級・評価基準で定められる、最高性能等級のSランクの基準を満たしております。
![](https://www.optowl.com//_assets/data/falens_5m_mx_01.jpg)

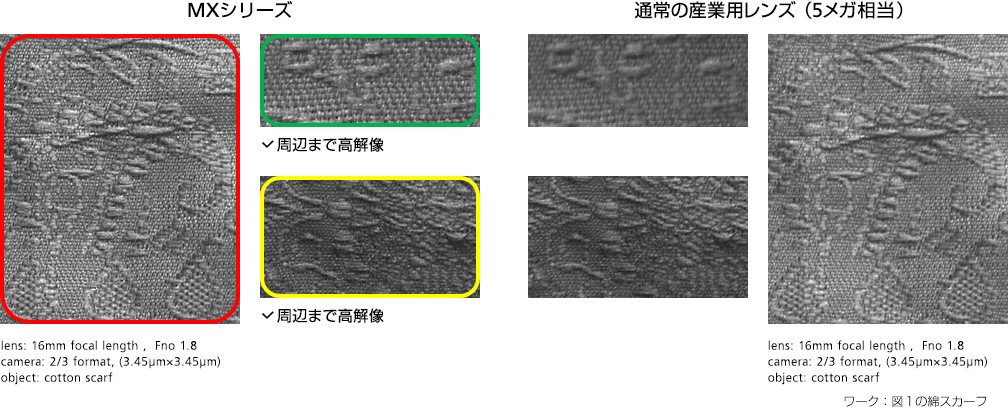

■オールエリア5Mレンズ
-
中心から周辺部の全域が高分解能となっています。特に、お客様の使用しやすい物体距離(250mm近辺においては、中心から周辺部全域において147[lp/mm]以上の高分解能を達成しております。
(図2)
-

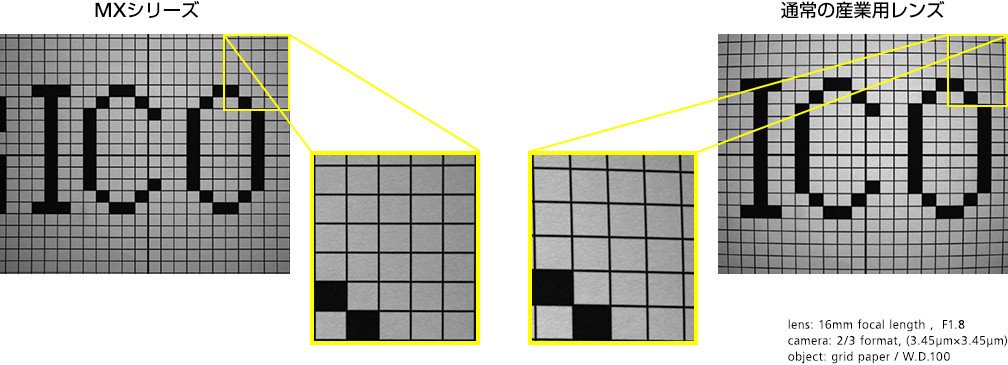

TVディストーションは0.1%未満に抑えており、歪みの少ない画像で、画像計測分野にも最適です。
(図3)
-
物体距離が250mm近辺以外の無限遠から至近距離の全域においても高分解能は維持されており、歪みの少ない画像を取得できます。
※性能等級(クラス)と用途:Sランク(画面全域において、より高解像での使用向けのもの)評価基準:Sランク(画面全域において、ナイキスト周波数に相当する空間周波数を解像すること)
■小型設計φ33mm
外径をφ33mmまでに抑えた小型化を実現。小型・高性能が要求される検査装置や、生産ライン内への組み込みの自由度を高めています。
■フローティングフォーカス機構
無限遠から至近距離までの全域において、高解像で歪みの少ない画像を取得でき、あらゆる倍率で性能を最大限に発揮することができます。
![](https://www.optowl.com//_assets/data/falens_5m_mx_04.jpg)
«主な用途»
画像検査装置からロボットビジョン用途まで、お客様の多様なニーズに対応できるラインアップです。
- 有機EL,液晶モニターの画素抜けチェック
- 表面状態の検査 -金属部品、金属板金のヘアラインなど
- 異物検地 -食品、薬品の形状・色・表面
- 視覚センサー
- 外観検査 -プリント基板やシート材(金属、紙、フィルム)
- 精密加工品(電子基盤・ウエハーなど)
- インテリジェント交通システム(ITS)
![](https://www.optowl.com//_assets/data/falens_5m_mx_05.jpg)

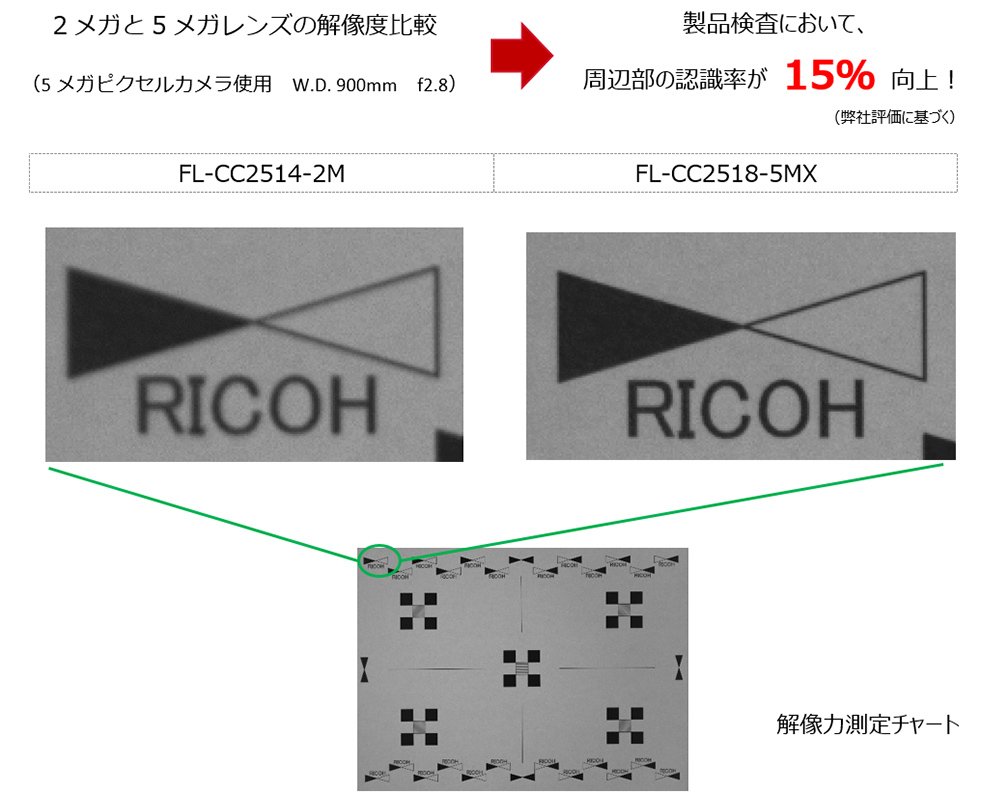

Tips:2メガピクセルレンズと5メガピクセルレンズの性能比較
現在2メガピクセルクラスのレンズをお使いの場合でも、5メガピクセルレンズに交換することで画像の端まで高精細に撮像でき、画像認識の安定度とタクトの向上が見込めます。RICOHのFAレンズは、優れたパフォーマンスで画像認識工程の安定化(コスト削減)にも貢献いたします。

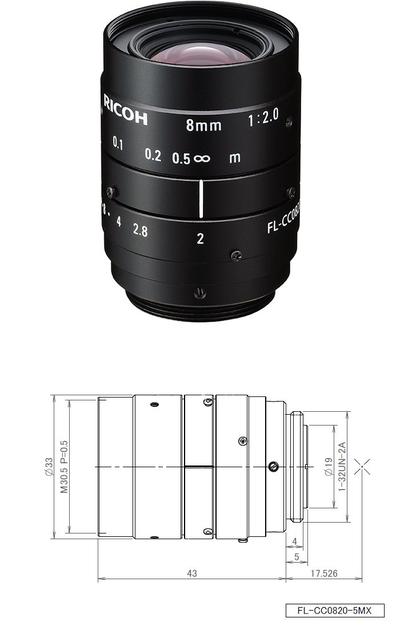

FL-CC0820-5MX
対応画素数 | 500万画素以上 | |
---|---|---|
画面サイズ | 2/3型 | |
焦点距離 | 8mm | |
最大口径比 | 1:2.0 | |
絞り範囲 | 2.0~16 | |
マウント | C | |
水平画角 | 1/3型 | 33.6° |
1/2型 | 44.0° | |
1/1.8型 | 49.0° | |
2/3型 | 58.5° | |
至近距離 | 0.1m | |
バックフォーカス | 13.0mm | |
フィルターサイズ | 30.5 P=0.5mm | |
外形寸法 | φ33×43mm | |
質量 | 78g | |
備考 | ロックネジ付き、ロックレバー添付 |

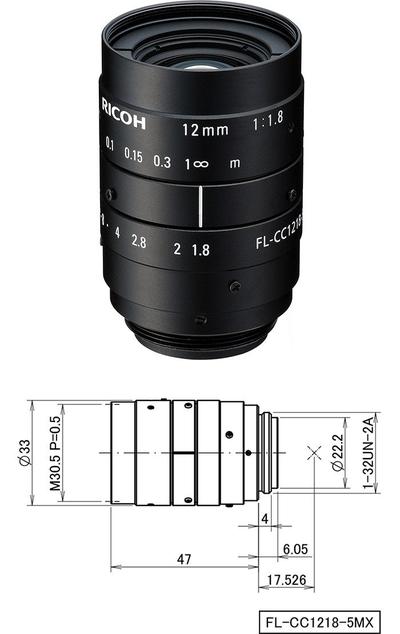

FL-CC1218-5MX
対応画素数 | 500万画素以上 | |
---|---|---|
画面サイズ | 2/3型 | |
焦点距離 | 12mm | |
最大口径比 | 1:1.8 | |
絞り範囲 | 1.8~16 | |
マウント | C | |
水平画角 | 1/3型 | 22.7° |
1/2型 | 30.0° | |
1/1.8型 | 33.6° | |
2/3型 | 40.5° | |
至近距離 | 0.1m | |
バックフォーカス | 13.2mm | |
フィルターサイズ | 30.5 P=0.5mm | |
外形寸法 | φ33×47mm | |
質量 | 85g | |
備考 | ロックネジ付き、ロックレバー添付 |

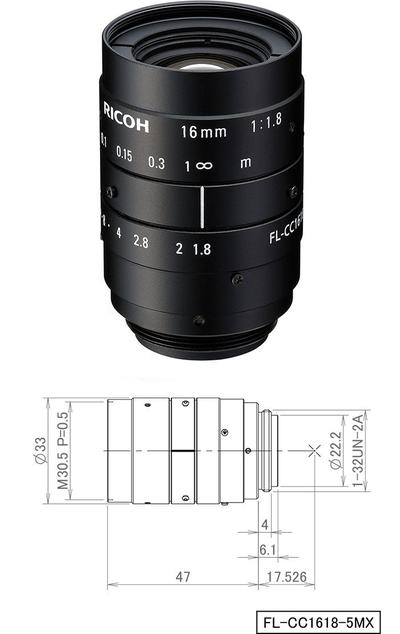

FL-CC1618-5MX
対応画素数 | 500万画素以上 | |
---|---|---|
画面サイズ | 2/3型 | |
焦点距離 | 16mm | |
最大口径比 | 1:1.8 | |
絞り範囲 | 1.8~16 | |
マウント | C | |
水平画角 | 1/3型 | 17.1° |
1/2型 | 22.7° | |
1/1.8型 | 25.4° | |
2/3型 | 30.9° | |
至近距離 | 0.1m | |
バックフォーカス | 13.4mm | |
フィルターサイズ | 30.5 P=0.5mm | |
外形寸法 | φ33×47mm | |
質量 | 80g | |
備考 | ロックネジ付き、ロックレバー添付 |

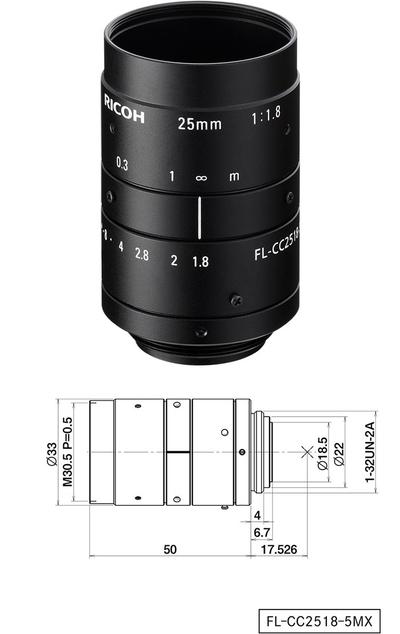

FL-CC2518-5MX
対応画素数 | 500万画素以上 | |
---|---|---|
画面サイズ | 2/3型 | |
焦点距離 | 25mm | |
最大口径比 | 1:1.8 | |
絞り範囲 | 1.8~16 | |
マウント | C | |
水平画角 | 1/3型 | 11.0° |
1/2型 | 14.0° | |
1/1.8型 | 16.4° | |
2/3型 | 20.0° | |
至近距離 | 0.1m | |
バックフォーカス | 13.6mm | |
フィルターサイズ | 30.5 P=0.5mm | |
外形寸法 | φ33×50mm | |
質量 | 68g | |
備考 | ロックネジ付き、ロックレバー添付 |
