2メガピクセルレンズ（画像処理用手動絞りレンズ）
ラインアップ
特長
多彩な装置用途に活用できる2メガピクセル対応タイプ
焦点距離と画面サイズに応じて最適のレンズをお選びいただけます
画像処理のデータ取り込みに最適な200万画素対応の手動絞りレンズ。
小型かつ高性能で、チップマウンター、ウェハー、電子基板など精密加工品の検査に優れた性能を発揮します。
- 2メガピクセルCCD/CMOS対応の高性能近接撮影用レンズ
- 中心から周辺部まで解像力の低下を抑える高解像・高コントラストでシャープな画像
- 小型・軽量・堅牢でFA／マシンビジョンへの組み込みに最適
- 画像計測/認識で問題となるディストーション（歪曲収差）を大幅に低減
- 振動等の環境に対応
使いやすく安心なフォーカス＆アイリスロック機構を標準装備
FL-HC0514-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
1/2型 |
| 焦点距離 |
5mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 51.4° |
|---|
| 1/2型 | 65.5° |
| 至近距離 |
0.1m |
| バックフォーカス |
10.8mm |
| フィルターサイズ |
43.0 P=0.75mm |
| 外形寸法 |
φ44.5×45.5mm |
| 質量 |
102g |
| 備考 |
ロックレバー付 |

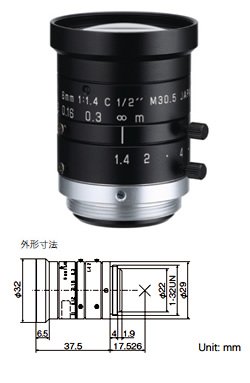

FL-HC0614-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
1/2型 |
| 焦点距離 |
6mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 44.5° |
|---|
| 1/2型 | 57.4° |
| 至近距離 |
0.1m |
| バックフォーカス |
12.32ｍｍ |
| 外形寸法 |
φ32×37.5ｍｍ |
| 質量 |
58g |
| 備考 |
ロックネジ付、ロックレバー添付 |

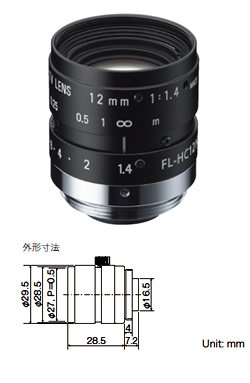

FL-HC1214-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
1/2型 |
| 焦点距離 |
12mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 21.9° |
|---|
| 1/2型 | 28.9° |
| 至近距離 |
0.25m |
| バックフォーカス |
11.50mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ29.5×28.5mm |
| 質量 |
55g |
| 備考 |
ロックネジ付、ロックレバー添付 |

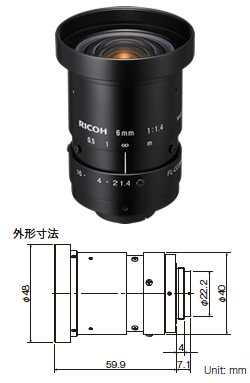

FL-CC0614A-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
6mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 42.6° |
|---|
| 1/2型 | 55.1° |
| 1/1.8型 | 60.8° |
| 2/3型 | 71.2° |
| 至近距離 |
0.1m |
| バックフォーカス |
10.9mm |
| 外形寸法 |
φ48×59.9mm |
| 質量 |
149g |
| 備考 |
ロックネジ付、ロックレバー添付 |

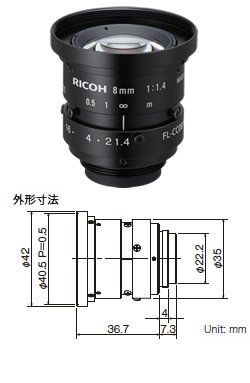

FL-CC0814A-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
8mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 32.6° |
|---|
| 1/2型 | 42.7° |
| 1/1.8型 | 47.4° |
| 2/3型 | 56.3° |
| 至近距離 |
0.1m |
| バックフォーカス |
11.1mm |
| フィルターサイズ |
40.5 P=0.5mm |
| 外形寸法 |
φ42×36.7mm |
| 質量 |
76g |
| 備考 |
ロックネジ付、ロックレバー添付 |

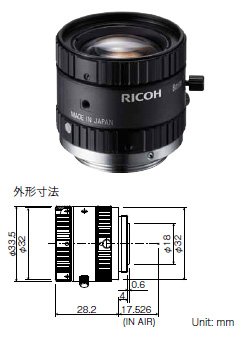

FL-CC0814-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
8mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 32.4° |
|---|
| 1/2型 | 42.5° |
| 1/1.8型 | 47.3° |
| 2/3型 | 56.3° |
| 至近距離 |
0.1m |
| バックフォーカス |
13.1mm |
| フィルターサイズ |
30.5 P=0.5mm |
| 外形寸法 |
φ33.5×28.2mm |
| 質量 |
63g |
| 備考 |
ロックレバー付 |
FL-CC1214A-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
12mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 22.1° |
|---|
| 1/2型 | 29.2° |
| 1/1.8型 | 32.7° |
| 2/3型 | 39.4° |
| 至近距離 |
0.1m |
| バックフォーカス |
10.7mm |
| 外形寸法 |
φ29.5×45.7mm |
| 質量 |
72g |
| 備考 |
ロックネジ付、ロックレバー添付 |

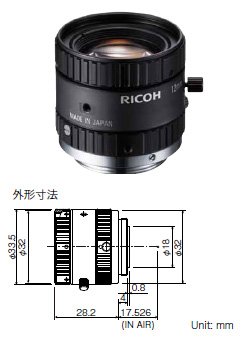

FL-CC1214-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
12mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 22.7° |
|---|
| 1/2型 | 30.0° |
| 1/1.8型 | 33.5° |
| 2/3型 | 40.4° |
| 至近距離 |
0.15m |
| バックフォーカス |
13.1mm |
| フィルターサイズ |
30.5 P=0.5mm |
| 外形寸法 |
φ33.5×28.2mm |
| 質量 |
62g |
| 備考 |
ロックレバー付 |

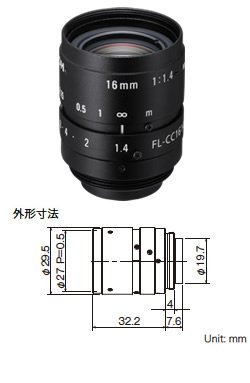

FL-CC1614A-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
16mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 17.1° |
|---|
| 1/2型 | 22.6° |
| 1/1.8型 | 25.3° |
| 2/3型 | 30.7° |
| 至近距離 |
0.1m |
| バックフォーカス |
10.7mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ29.5×32.2mm |
| 質量 |
54g |
| 備考 |
ロックネジ付、ロックレバー添付 |

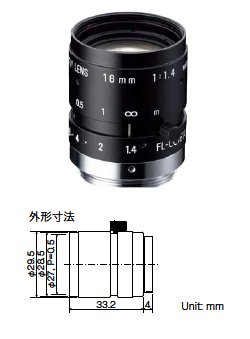

FL-CC1614-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
16mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 17.1° |
|---|
| 1/2型 | 22.7° |
| 1/1.8型 | 25.5° |
| 2/3型 | 31.0° |
| 至近距離 |
0.25m |
| バックフォーカス |
14.61mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ29.5×33.2mm |
| 質量 |
63g |
| 備考 |
ロックネジ付、ロックレバー添付 |

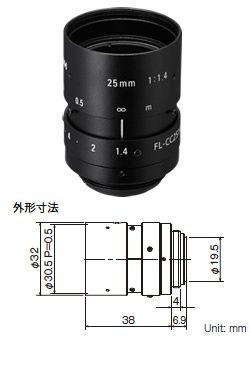

FL-CC2514A-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
25mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 10.7° |
|---|
| 1/2型 | 14.2° |
| 1/1.8型 | 16.0° |
| 2/3型 | 19.5° |
| 至近距離 |
0.1m |
| バックフォーカス |
12.1mm |
| フィルターサイズ |
30.5 P=0.5mm |
| 外形寸法 |
φ32.0×38.0mm |
| 質量 |
63g |
| 備考 |
ロックネジ付、ロックレバー添付 |

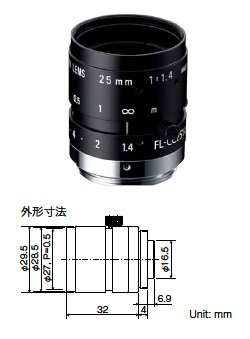

FL-CC2514-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
25mm |
| 最大口径比 |
1:1.4 |
| 絞り範囲 |
1.4～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 11.0° |
|---|
| 1/2型 | 14.6° |
| 1/1.8型 | 16.4° |
| 2/3型 | 20.0° |
| 至近距離 |
0.25m |
| バックフォーカス |
11.50mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ29.5×32mm |
| 質量 |
55g |
| 備考 |
ロックネジ付、ロックレバー添付 |

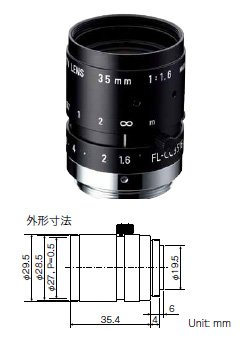

FL-CC3516-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
35mm |
| 最大口径比 |
1:1.6 |
| 絞り範囲 |
1.6～16 |
| マウント |
C |
| 水平画角 |
1/3型 | 8.1° |
|---|
| 1/2型 | 10.8° |
| 1/1.8型 | 12.1° |
| 2/3型 | 14.8° |
| 至近距離 |
0.4m |
| バックフォーカス |
11.85mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ29.5×35.4mm |
| 質量 |
64g |
| 備考 |
ロックネジ付、ロックレバー添付 |

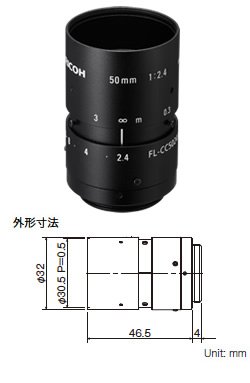

FL-CC5024A-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
50mm |
| 最大口径比 |
1:2.4 |
| 絞り範囲 |
2.4〜22 |
| マウント |
C |
| 水平画角 |
1/3型 | 5.6° |
|---|
| 1/2型 | 7.5° |
| 1/1.8型 | 8.4° |
| 2/3型 | 10.3° |
| 至近距離 |
0.3m |
| バックフォーカス |
22.3mm |
| フィルターサイズ |
30.5 P=0.5mm |
| 外形寸法 |
φ32.0×46.5mm |
| 質量 |
66g |
| 備考 |
ロックネジ付、ロックレバー添付 |
FL-CC5028-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
50 mm |
| 最大口径比 |
1:2.8 |
| 絞り範囲 |
2.8〜22 |
| マウント |
C |
| 水平画角 |
1/3型 | 5.5° |
|---|
| 1/2型 | 7.3° |
| 1/1.8型 | 8.2° |
| 2/3型 | 10.0° |
| 至近距離 |
0.9m |
| バックフォーカス |
21.03mm |
| フィルターサイズ |
27 P=0.5mm |
| 外形寸法 |
φ29.5×34mm |
| 質量 |
55g |
| 備考 |
ロックネジ付、ロックレバー添付 |

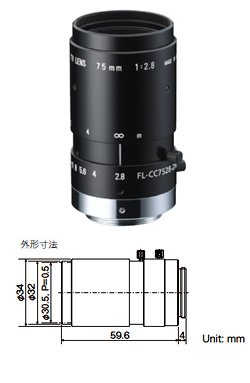

FL-CC7528-2M
仕様書（PDF）
| 対応画素数 |
200万画素以上 |
| 画面サイズ |
2/3型 |
| 焦点距離 |
75 mm |
| 最大口径比 |
1:2.8 |
| 絞り範囲 |
2.8〜32 |
| マウント |
C |
| 水平画角 |
1/3型 | 3.8° |
|---|
| 1/2型 | 5.0° |
| 1/1.8型 | 5.7° |
| 2/3型 | 6.9° |
| 至近距離 |
0.7m |
| バックフォーカス |
30.94mm |
| フィルターサイズ |
30.5 P=0.5mm |
| 外形寸法 |
φ34×59.6mm |
| 質量 |
125g |
| 備考 |
ロックネジ付、ロックレバー添付 |
